Problème de chargement des accus
du casque UHF Philips

Comme vous le savez, les accus ne tiennent pas éternellement.
Donc au bout d'une bonne dizaine d'années, il a fallu les changer.
Malheureusement, je n'arrivais pas à faire fonctionner la charge automatique
lorsque je branchais mon casque par l'intermédiaire du jack 2.5.
Je n'avais pas fait attention aux deux petits contacts de charge.
Après quelques recherches sur GOOGLE, j'ai trouvé l'erreur hi !!!
Les accus de la marque sont dénudés du plastique d'isolation sur 5mm,
ce qui permet aux petits contacts de permettre la recharge,
sauf si vous achetez des accus de marques différentes.
Voici donc en photos les différentes phases

accu philips P1070942ok2
l'accu original et celui que j'ai acheté

P1070945okP1070944ok

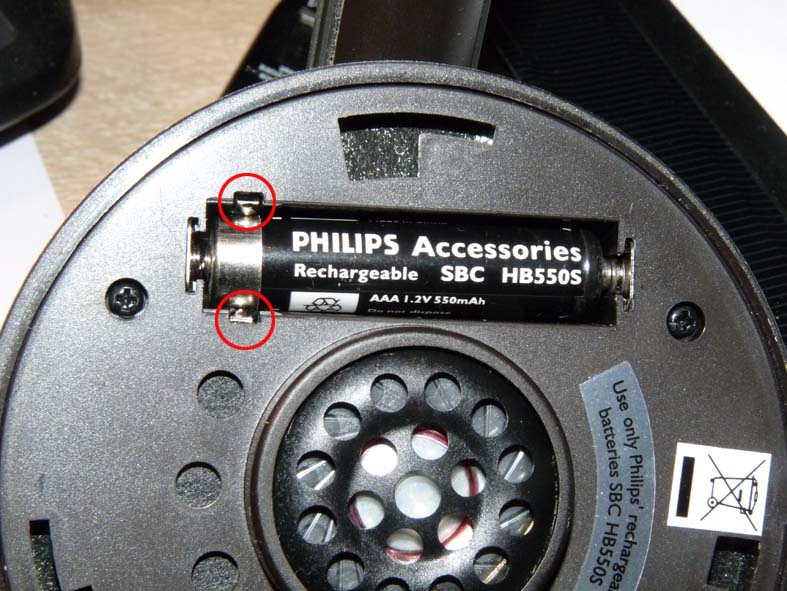

à gauche l'on voit bien les contacts pour la recharge automatique
à droite ce qui m'est arrivé et qui provoquait le non-fonctionnement de la recharge automatique

detail
on voit bien les contacts de charge,
le moins d'alimentation du casque est à gauche de l'accu

P1070947ok
il faut enlever 5mm de l'isolation plastique
pour permettre les contacts de charge

P1070948ok
le mise en place des nouveaux accus dénudés

P1070950oktout est rentré dans l'ordre, le casque est à nouveau opérationnel pour une dizaine d'années hi !!!

par Bruno F5NWY, le 21 mai 2018

photos de F5NWY
