GALERIE DES HORREURS
Petits montages ou photos de stations "bien rangées", tout nous intéresse.

Une BEAM squattée par les guêpes !
par F5HSH
(octobre 2014)

Constatant un ROS anormalement élevé sur ma beam, j'ai démonté celle-ci et ouvert les trappes.
Surprise ! Du foin, une sorte de coton, et des cadavres de guêpes et de fourmis volantes encombraient l'intérieur :

Photo 1 Photo 2
Photo 3
photos 1, 2 et 3. Il y en avait même dans les tubes eux-mêmes

Photo 4
photo 4  (c'est ce qu'on appelle un "circuit bouchon" ? HI)

Photo 5
La photo 5 montre tout ce que contenaient deux trappes seulement !
Le bouchon noir (diamètre 40 mm) donne une idée de l'échelle.

Au remontage, les trous d'aération des trappes, assez gros sur les Fritzel,
ont été recouverts de toile de moustiquaire collée pour décourager d'éventuels "locataires" futurs
(astuce communiquée par F8ZW, merci Jean-Paul)

73 cordiales - F5HSH

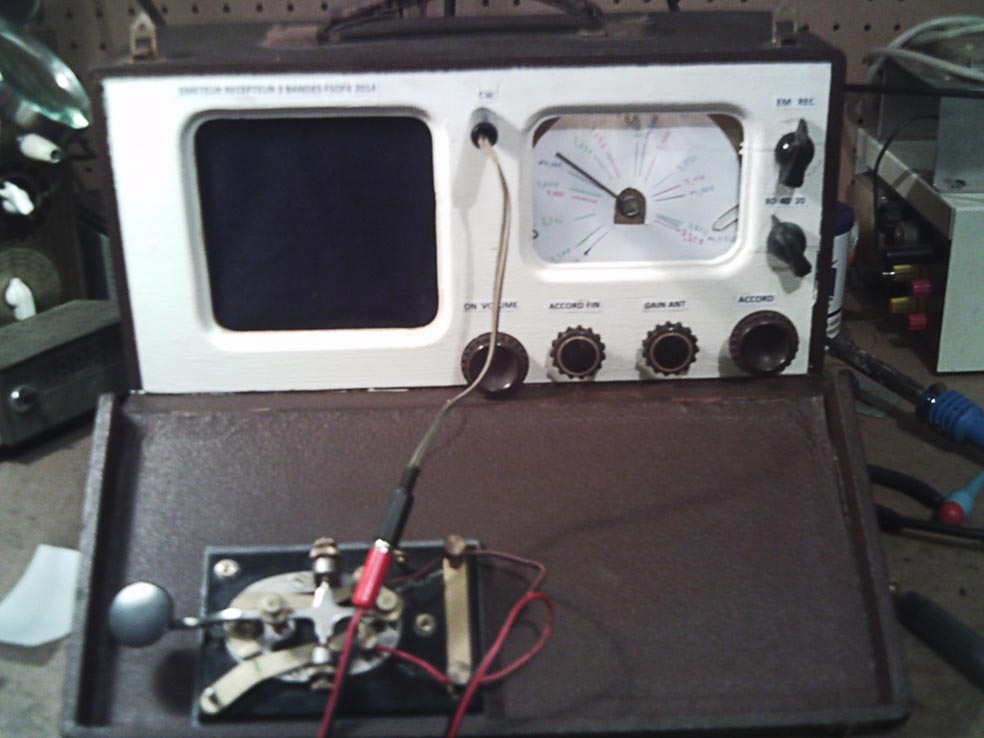

Nouveau bricolage d'Alain F5OFK (juin 2014)

Recepteur 3 bandes 20/40/80m
F6BQU ampli haut parleur à triode / pentode et
émetteur à quartz avec tube 6l6 de 2 à 6w selon la bande.
Ajout d'une fréquence fixe de réception pour le QRP 3560, 7030, 14060mhz,
vu la petite dérive du récepteur suite à la chaleur des tubes.

valise resistance rothau 003ok valise resistance rothau 004ok

valise resistance rothau 007ok

Emetteur à quartz 3,5 à 11 MHz de 4 à 10 watts
selon pentode octale utilisée, 6F6, 6V6, 6L6 ou EL34.

Socle octal connexions à visser selon brochage des tubes, comme PL36 avec anode au sommet.

f5ofk-tube 001ok f5ofk-tube 002
(janvier 2014)

La ligne verticale 40 mètres CW fabrication Om qrp 5w d'Alain F5OFKf5ofk chaine 100

De bas en haut

- Alimentation 12 et 200 v
- Emetteur quartz ou vfo par tube 3a4 detecteur /driver et kit pa irf510 de f6bqu
- Boite accord en pie et tos mètre
- Recepteur 40m kit f6bqu avec pa hp tube ecl86
- VFO tubes triodes  12au7 detection circuit et 12bh7 driver
- Kit décodeur morse velleman
- A gauche alimentation convertisseur 12v/200v pour utilisation en mobile
- En fixe pa cb bremi brl 200 converti 40 m

F5OFK Alain (09112012)

Les dernières photos de TX de F5OFK - Alain, tu nous épates !!!!!
Emetteur cw 80m 5w 3 xtal tubes ach1 triode 4v fil et el41 45v fil

et émetteur 10w pcl85 160m 3xtal ou vfo160
ou xtal au choix de 20 à 200 m selon cavalier sur self
F5OFK Alain
f5ofk tubes 003
f5ofk tubes 005

Les dernières générations de TX de F5OFK - Alain
RIMG0003RIMG0005

RIMG0009

RIMG0010RIMG0013
Merci Alain pour ces superbes images qui montrent bien que
la réalisation Om est encore possible hi !!!

L'émetteur ATV 2,4 GHz (modèle rétro et futur)
conception F4AVI (haut) et F6CMB (bas)
DSCN2942 Nixitv

F4EGX expérimente l'antenne gouttière
Les images et les explications sont sur mon site internet:
http://f4avi.homelinux.net/f4egx/antenne_gouttiere.html
DSCF6167 lowDSCF6168 low

Notre mascotte "LE PIOU"
Piou utilise une california amplifier pour le 2.4GHz comme perchoir...
La honte pour moi!
Il s'y plait très bien!
(F4EGX)

 DSCF6149 low

petite nouveautée le bureau à Nicolas
bureau nicolas

Grand merci au premier cobaille, Nicolas pour son montage Araignée
Cmsfils

Sinon nous avons une véritable catastrophe, une station bien rangée par Bernard F6AQB
P1010001 0

Troisième laron Denis avec son montage aérien
3-WEB
