Bjr,
Avec l'arrivée du beau temps, nous ressortons !
ESSAIS 122 GHz F1CLQ – F6DCD
* 9 mars 2022
Nous avons mis au point la 3ème parabole, une PF de 60 cm.
Syst1 = offset 45 cm
Syst2 = cassegrain 27 cm
Syst3 = prime focus 60 cm
Résultat :
Après optimisation, avec Syst1 comme référence, nous gagnons quasiment 10 dB entre Syst2 et Syst3.
C'est très bon, le gain théorique d'augmentation de surface est 20 log(60/27) = 6,9 dB.
* 12 mars 2022
Liaison 22 km entre Syst1 et Syst3
Météo :
Température = 15 °C ; Pression = 1018 hPa ; Humidité = 45 à 50 %
Température = 15 °C ; Pression = 1018 hPa ; Humidité = 45 à 50 %
Résultats :
Distance = 22 km
(S+N)/N ≈ 8 dB dans 1500 Hz et 16 dB dans 200 Hz
écouter les sons (en joint) :
Distance = 22 km
(S+N)/N ≈ 8 dB dans 1500 Hz et 16 dB dans 200 Hz
écouter les sons (en joint) :
122GHz_CW200Hz_21km_20220312_154253.wav
122GHz_CW1500Hz_21km_20220312_153319.wav
et aussi en FM
122GHz_FM_21km_20220312_153556.wav

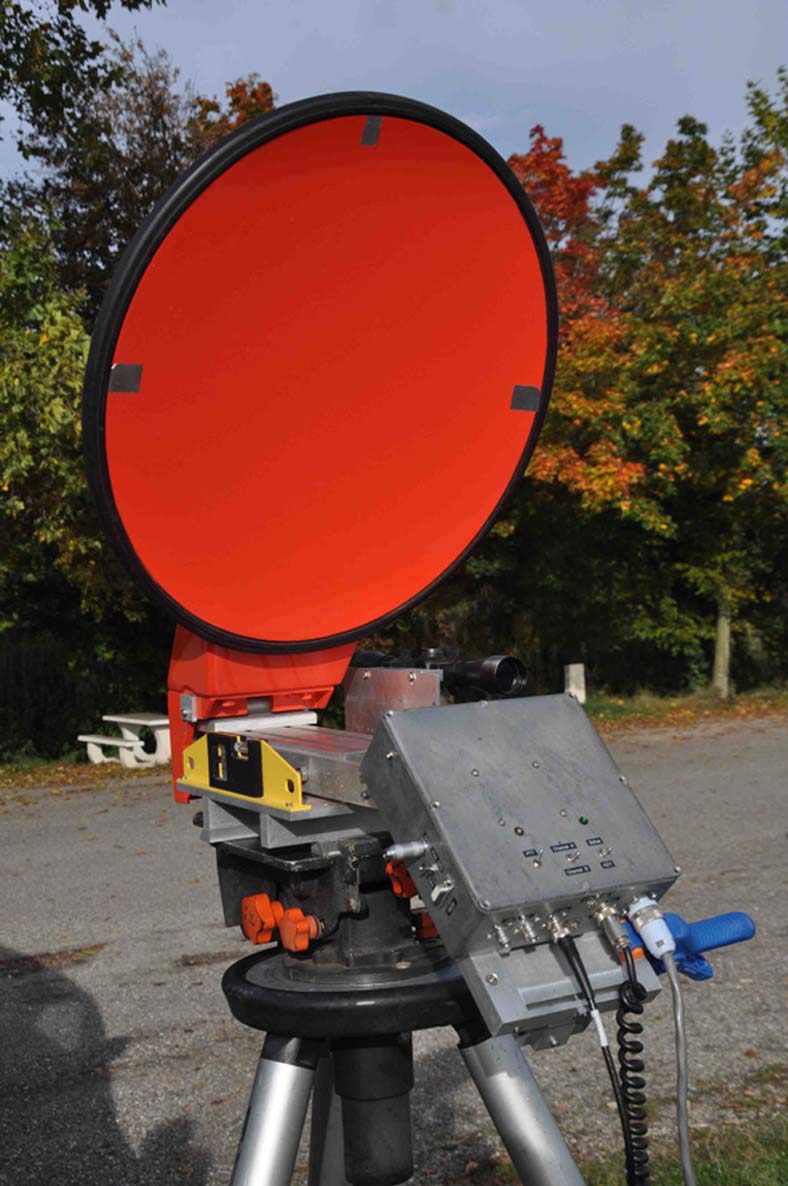

Il y a aussi la photo de la station 60 cm.
On peut constater l'amélioration en comparant les sons avec ceux en
http://www.ref67.fr/index.php/infos-trafic-radio/122ghz
73 de toute l'équipe
F1CLQ / P – DL / F6DCD / P
Après la liaison à 21 km, nous ne pouvions résister à la "1ère F-DL sur 122 GHz" à notre connaissance.
Nous avions invité des copains venir assister à cette manip et leur faire vivre un qso 122 GHz en direct.
Localisation GPS - Michel F1CLQ prépare sa station
F6DCD et F5BLD traversent le Rhin - La station en DL est prête
F1CLQ en voie de service - Denis F6DCD en qso
Claude F5HSH opérant la station F1CLQ
Vue depuis la France - Vue depuis l'Allemagne
Michel F1CLQ - Denis F6DCD - Denis F5BLD - Pierre F6DMI - Claude F5HSH
Téléchargez le pdf 1ere_F_DL_122GHz_f1clq_f6dcd.pdf
Enregistrement de la liaison : F_DL_122GHz_20211020_093510.wav
73 de toute l'équipe
Bjr,
hier a-m, nous avons concrétisé la liaison à 21 km. Du concret aussi pour Eddie F4GDC qui m'a accompagné.
Après la liaison de 15 km, nous avons réalisé le 9/10/21 une liaison à 21 km.
Modules VK3CV 0,5 mW ; OCXO 10 MHz ; modulateur de phase en sortie de l’OCXO
Antennes paraboles : 1 offset 450 mm et 1 cassegrain 270 mm
hier a-m, nous avons concrétisé la liaison à 21 km. Du concret aussi pour Eddie F4GDC qui m'a accompagné.
Après la liaison de 15 km, nous avons réalisé le 9/10/21 une liaison à 21 km.
Profil de la liaison
Conditions
Stations utilisées :Modules VK3CV 0,5 mW ; OCXO 10 MHz ; modulateur de phase en sortie de l’OCXO
Antennes paraboles : 1 offset 450 mm et 1 cassegrain 270 mm
Météo :
Température = 16 °C ; Pression = 1025 hPa ; Humidité = 63 % ; Point de rosée = 9 °C
Température = 16 °C ; Pression = 1025 hPa ; Humidité = 63 % ; Point de rosée = 9 °C
Résultats
Distance = 21 km
C/N ≈ 6 dB ; écouter le son CW 122GHz_CW_21km_20211009_142422.wav
Les conditions météo furent moins bonnes que prévues (63 % d’humidité au lieu de 50%).
Belle journée ensoleillée d’automne, mais une brume trainait à l’horizon.
Le pointage fut difficile pour Michel qui était à contre jour. La liaison fut établie au bout d’une vingtaine de minutes.
A noter aussi un échange en FM full-duplex à 1 km, écouter le son FM 122GHz_FM_duplex_1km_20210928_154257.wav
Téléchargez le pdf liaison_122GHz_21km_f1clq_f6dcd.pdf
Bjr,
Modules VK3CV 0,5 mW ; OCXO 10 MHz ; modulateur de phase en sortie de l’OCXO
Antennes paraboles : 1 offset 450 mm et 1 cassegrain 270 mm
Vu les prévisions météo, nous ne sortirons pas ce we pour la JA hyper. En compensation, ce petit compte rendu sur nos activités du moment.
Quelques mots concernant l’état d’avancement de nos essais à 122 GHz.
A ces longueurs d’ondes, il faut procéder par étape. Nous avons pu réaliser notre première liaison respectable hier (22 sept 21) à environ 15 km.
Profil de la liaison
Conditions
Stations utilisées :Modules VK3CV 0,5 mW ; OCXO 10 MHz ; modulateur de phase en sortie de l’OCXO
Antennes paraboles : 1 offset 450 mm et 1 cassegrain 270 mm
Météo :
Température = 19 °C ; Pression = 1026 hPa ; Humidité = 62 % ; Point de rosée = 11 °C
Température = 19 °C ; Pression = 1026 hPa ; Humidité = 62 % ; Point de rosée = 11 °C
Photos

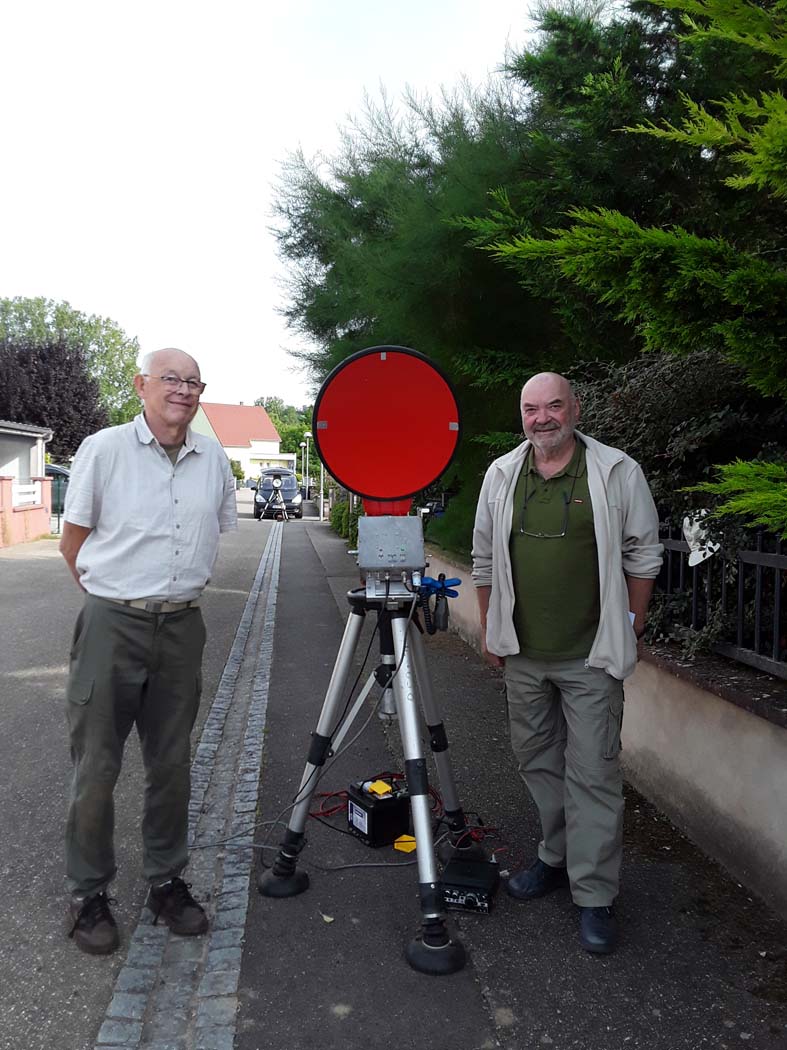

F1CLQ Michel et F6DCD Denis avec les 2 stations - Vue de la cible F1CLQ depuis le départ F6DCD
Résultats
Distance = 1 km
C/N = 37 dB ; écouter son FM 122GHz_FM_1km_20210922_143650.wav
Distance = 15 km
C/N > 10 dB ; écouter son CW 122GHz_CW_15km_20210922_153822.wav
73 pour le binôme
Denis F6DCD
Téléchargez le pdf liaison_122GHz_15km_f1clq_f6dcd.pdf
Bjr,
Cet a-m, nous avons (Michel et moi) effectué les derniers alignements des lunettes de visée sur les paraboles 122 GHz.
Une liaison bilatérale d'environ 1 km a validé ces réglages (audio en joint). Il y a du progrès, travailler avec lambda = 2,5 mm et des angles d'ouvertures < 0,5° n'est pas évident.
La voie est maintenant ouverte pour augmenter le Dx !
Cliquer pour écouter sur 122GHz_F1CLQ_F6DCD_20210913_143011.wav
73 Denis F6DCD
