La fête de la Science les 13,14 et 15 octobre 2017
Le REF67 était présent également cette année
(Ont participé : F1CLQ, F5BU, F5BLD, F5NWY, F6AQB, F6DCD, F4HTB, F6IRS, F6IRW.)
La radio et ses mystères
Depuis plusieurs années quelques OM participent aux Journées de la Fête de la Science au Palais Universitaire de Strasbourg
pour faire découvrir des expériences pédagogiques au public et répondre aux questions très diverses et variées posées
par celles et ceux qui viennent nous rencontrer.
F6KQV/p opéré par F6IRS
Cuvée 2017
- la station F6KQV/P a été installée et a servi pour des démonstrations de
communications radioamateurs en ondes courtes avec le monde entier
(Les nombreux matériels électroniques présents tout proches générant un QRM
important, seules les stations avec des signaux QRO pouvaient être reçues).
- démonstration de radio logicielle (SDR = Software-Defined Radio)
permettant l’observation et l’écoute des ondes radio sur un très large spectre (de 25 MHz à 1,7 GHz)
dans la plupart des types de modulations utilisés (AM, FM, SSB, ...).
Mesures de puissances du champ électromagnétique
- démonstration de mesures de puissances du champ électromagnétique avec,
par exemple, la visualisation de la durée des émissions de téléphones portables :
un oscilloscope, connecté à un milliwattmètre recevant les signaux d’une antenne
genre GSM, affiche en permanence le niveau du champ électromagnétique ambiant.
L’important effet de l’éloignement d’un téléphone portable de l’antenne est alors,
par exemple, visible en direct.

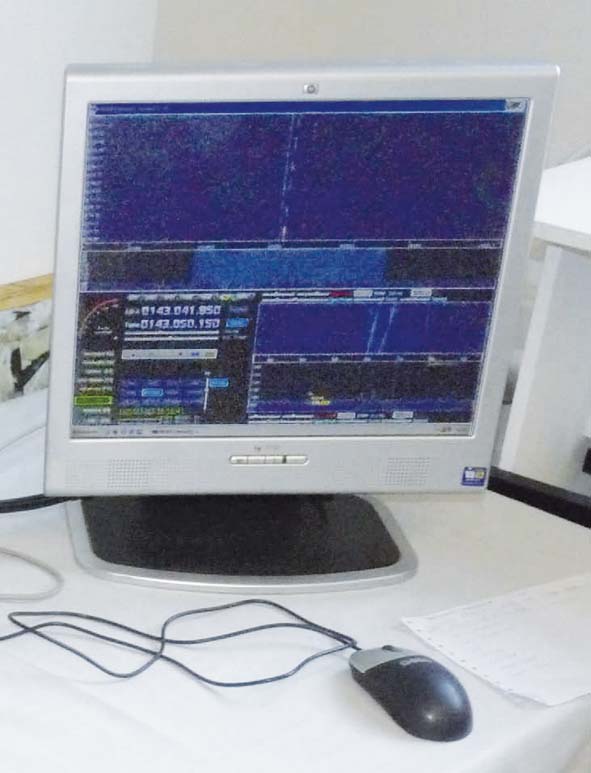

Réception de signaux du radar Grave
- démonstration de réception de signaux du radar Grave réfléchis sur des avions
(et éventuellement sur des météores) : les signaux du radar subissent un double effet
Doppler après réflexion sur un avion, l’un lié au déplacement relatif de l’avion par rapport à
l’émetteur, l’autre lié au déplacement relatif de l’avion par rapport au récepteur.
Transfert d'énergie par couplages inductifs entre solénoïdes
- démonstration de transfert d’énergie par couplages inductifs entre solénoïdes :
une bobine (self) avec une ampoule à ses bornes et une bobine identique avec en parallèles un condensateur
(circuit accordé) et une ampoule, couplées à la bobine d’un émetteur (présence d’un champ EM) montrent,
notamment, la différence de sensibilité entre les deux circuits.
Des couplages en cascade ont également été présentés.
Filtrages à l'aide de circuits RLC
- démonstration de filtrages à l’aide de circuits RLC et de sélectivité à l’aide de
circuits résonnants : selon la manière dont ils sont interconnectés, une bobine
(présentant une certaine résistance) et un condensateur permettent de réaliser des
filtres passe-bas, passe-haut, passe-bande, coupe-bande.
A la résonance et avec une faible valeur de R, on montre que le circuit est très sélectif.
Un montage est en BF avec un HP et un en HF avec un oscilloscope.
- démonstration de génération d’oscillations amorties par charge d’un condensateur,
puis décharge dans une bobine : à l’aide d’un simple interrupteur, un condensateur
est alternativement connecté à une alimentation en courant continu ou à une bobine.
Un oscilloscope affiche l’oscillation amortie qui en résulte :
le principe des premiers émetteurs de TSF.
- présentation en images « Des ondes radio aux radioamateurs ».
- poster sur l’évolution des techniques de la télévision de ses débuts à nos jours.
Peut-être à l’année prochaine
73 de toute l’équipe
(F1CLQ, F5BU, F5BLD, F5NWY, F6AQB, F6DCD, F4HTB, F6IRS, F6IRW)
(photos F5NWY - Bruno
textes F5BU - Jean-Paul)
